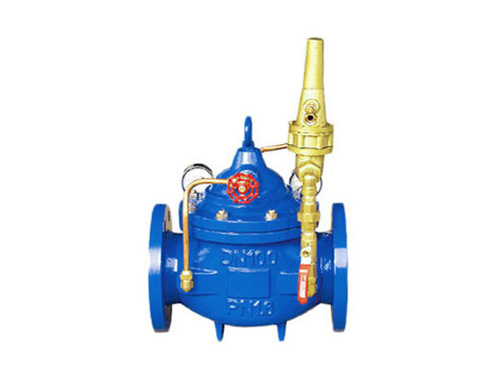

800X压差旁通平衡阀-河北威泰重工机械有限公司

产品详情

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的准确互定直,并可较大限度地降低系统的噪音,以及过大压差对设备造成的损坏。

800X压差旁通平衡阀压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。安装在旁通管路上,低进高出。

压差旁通平衡阀主要组成部件有:水利主阀、专用压差控制导阀、针阀、球阀、铜管组成,也可以设置上压力表。通过导阀控制的特别设计,压力变化感应对比,输出主阀开启度信号,实现控制主阀开启度,实现控制主阀的进出口压差设定值。

800X压差旁通平衡阀主要参数公称压力:1.0MPa-1.6MPa-2.5MPa;

规格口径:DN40到DN600;

介质温度:0到80度;

适用介质:水、中水;

连接形式:法兰;

壳体材质:铸铁;

法兰标准:GB/T17241.6 GB/T9113;

试验标准:GB/T13927,Ap1598。

二、压差旁通平衡阀工作原理压差旁通平衡阀工作原理详细说明:压差旁通平衡阀当主阀入口和出口之间的有压差变化时,接管A和B之间发生压差变化,促使导阀阀门开度的变化。压差大导阀打开度大,控制室通过C管排水的水量增加,主阀控制室压力下降,主阀打开度加大,主阀入口和出口之间的压力差变小。另一方面,如果主阀入口和出口之间的压力差较小,导阀阀门开度较小,主阀控制室压力增大,推动主阀开度变小而使主阀压差增加。这种相对的反馈效应使主阀入口和出口之间的压力差稳定在设定值。设置打开针阀和导阀弹簧压力可以设置主阀入口和出口之间的压力差。普惠牌压差旁通平衡阀凭借水利控制阀的液压控制,不需要其他设备和能源,维护方便,广泛用于高层建筑的供水网络系统,住宅和城市供水工程。

三、压差旁通平衡阀安装配套:在压差旁通平衡阀前后两个暗杆弹性座封闸阀应该安装,用于检测和检修管道时使用。压差旁通平衡阀的导向阀感应压力的小管应该直接装在供水和回水管主管道上,以达到准确响应反应供水与回水之间的压差,同时为了方便安装和使用,可以把用于感应的小管上装上小球阀。

四、压差旁通平衡阀安装说明:

1. 使用前所有类型阀门是全通状态,弹性座封闸阀、球阀、针阀全通的状态。

2. 返回供水回水之间观察压力,根据差值调整压差旁通平衡阀导阀,旋松导阀上面的顶帽,用可调扳手旋转螺杆的顶部,从上往下看,顺时针旋转压差增加,逆时针方向旋转时的压差降低,根据数值旋转,达到所需的压差要求,固定螺杆顶罩,压差将保证在设定的差值。

3.主阀开关速度可以调节针阀,当顺时针运动减慢,当逆时针运动加快,在正常情况下,针阀被设置,不需要调整。

4.压差旁通阀只适合单向流动的管道上使用,应设置在单向流动介质的管路上。

5.压差旁通阀主体上的箭头方向需与管路系统流向一致。

6.接水力控制阀管段不应有气堵 、气阻现象。在管网上端位置等存气段应设置自动排气阀。

7.阀门水平安装时,阀盖、阀杆应朝上。垂直安装,阀盖、阀杆应向外。

五、 压差旁通平衡阀质量检测:

安装前应做强度和严密性试验。阀门的强度和严密性试验应符合以下规定:阀门的强度试验压力为公称压力的1.5倍;阀门的严密性试验压力为公称压力的1.5倍; 试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。
